#факты | Как работает процессор компьютера?

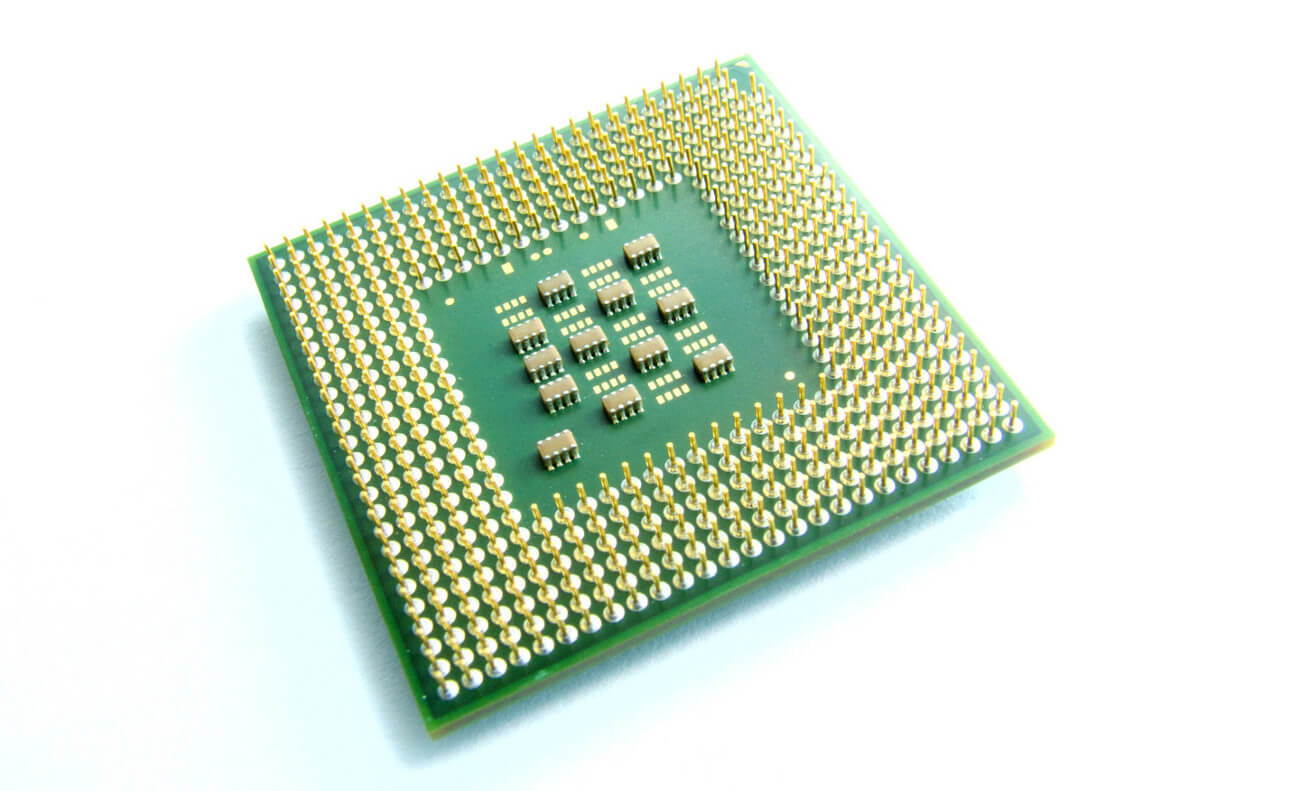

Вы читаете эти строки со смартфона, планшета или компьютера. Любое из этих устройств основано на микропроцессоре. Микропроцессор является «сердцем» любого компьютерного устройства. Существует много типов микропроцессоров, но все они решают одни и те же задачи. Сегодня мы поговорим о том, как процессор работает и какие задачи он выполняет. На первый взгляд все это представляется очевидным. Но очень многим пользователям было бы интересно углубить свои знания о важнейшем компоненте, обеспечивающем работу компьютера. Мы узнаем о том, как технология, основанная на простой цифровой логике, позволяет вашему компьютеру не только решать математические задачи, но и быть развлекательным центром. Как всего две цифры — единица и ноль — преобразуются в красочные игры и фильмы? Этот вопрос многие неоднократно задавали себе и будут рады получить на него ответ. Ведь даже в основе недавно рассмотренного нами процессора AMD Jaguar, на котором базируются новейшие игровые приставки, лежит та же древняя логика.

В англоязычной литературе микропроцессор часто называют CPU (central processing unit, [единым] модулем центрального процессора). Причина такого названия кроется в том, что современный процессор представляет собою единый чип. Первый микропроцессор в истории человечества был создан корпорацией Intel в далеком 1971 году.

Роль Intel в истории микропроцессорной индустрии

Речь идет о модели Intel 4004. Мощным он не был и умел выполнять только действия сложения и вычитания. Одновременно он мог обрабатывать всего четыре бита информации (то есть был 4-битным). Но для своего времени его появление стало значительным событием. Ведь весь процессор поместился в одном чипе. До появления Intel 4004, компьютеры базировались на целом наборе чипов или дискретных компонентов (транзисторов). Микропроцессор 4004 лег в основу одного из первых портативных калькуляторов.

Первым микропроцессором для домашних компьютеров стал представленный в 1974 году Intel 8080. Вся вычислительная мощность 8-битного компьютера помещалась в одном чипе. Но по-настоящему большое значение имел анонс процессора Intel 8088. Он появился в 1979 году и с 1981 года стал использоваться в первых массовых персональных компьютерах IBM PC.

Далее процессоры начали развиваться и обрастать мощью. Каждый, кто хоть немного знаком с историей микропроцессорной индустрии, помнит, что на смену 8088 пришли 80286. Затем настал черед 80386, за которым следовали 80486. Потом были несколько поколений «Пентиумов»: Pentium, Pentium II, III и Pentium 4. Все это «интеловские» процессоры, основанные на базовой конструкции 8088. Они обладали обратной совместимостью. Это значит, что Pentium 4 мог обработать любой фрагмент кода для 8088, но делал это со скоростью, возросшей примерно в пять тысяч раз. С тех пор прошло не так много лет, но успели смениться еще несколько поколений микропроцессоров.

С 2004 года Intel начала предлагать многоядерные процессоры. Число используемых в них транзисторов возросло на миллионы. Но даже сейчас процессор подчиняется тем общим правилам, которые были созданы для ранних чипов. В таблице отражена история микропроцессоров Intel до 2004 года (включительно). Мы сделаем некоторые пояснения к тому, что означают отраженные в ней показатели:

• Name (Название). Модель процессора
• Date (Дата). Год, в который процессор был впервые представлен. Многие процессоры представляли многократно, каждый раз, когда повышалась их тактовая частота. Таким образом, очередная модификация чипа могла быть повторно анонсирована даже через несколько лет после появления на рынке первой его версии
• Transistors (Количество транзисторов). Количество транзисторов в чипе. Вы можете видеть, что этот показатель неуклонно увеличивался
• Microns (Ширина в микронах). Один микрон равен одной миллионной доле метра. Величина этого показателя определяется толщиной самого тонкого провода в чипе. Для сравнения, толщина человеческого волоса составляет 100 микрон
• Clock speed (Тактовая частота). Максимальная скорость работы процессора
• Data Width. «Битность» арифметико-логического устройства процессора (АЛУ, ALU). 8-битное АЛУ может слагать, вычитать, умножать и выполнять иные действия над двумя 8-битными числами. 32-битное АЛУ может работать с 32-битными числами. Чтобы сложить два 32-битных числа, восьмибитному АЛУ необходимо выполнить четыре инструкции. 32-битное АЛУ справится с этой задачей за одну инструкцию. Во многих (но не во всех) случаях ширина внешней шины данных совпадает с «битностью» АЛУ. Процессор 8088 обладал 16-битным АЛУ, но 8-битной шиной. Для поздних «Пентиумов» была характерна ситуация, когда шина была уже 64-битной, а АЛУ по-прежнему оставалось 32-битным
• MIPS (Миллионов инструкций в секунду). Позволяет приблизительно оценить производительность процессора. Современные микропроцессоры выполняют настолько много разных задач, что этот показатель потерял свое первоначальное значение и может использоваться, в основном, для сравнения вычислительной мощности нескольких процессоров (как в данной таблице)

Существует непосредственная связь между тактовой частотой, а также количеством транзисторов и числом операций, выполняемых процессором за одну секунду. Например, тактовая частота процессора 8088 достигала 5 МГЦ, а производительность: всего 0,33 миллиона операций в секунду. То есть на выполнение одной инструкции требовалось порядка 15 тактов процессора. В 2004 году процессоры уже могли выполнять по две инструкции за один такт. Это улучшение было обеспечено увеличением количества процессоров в чипе.

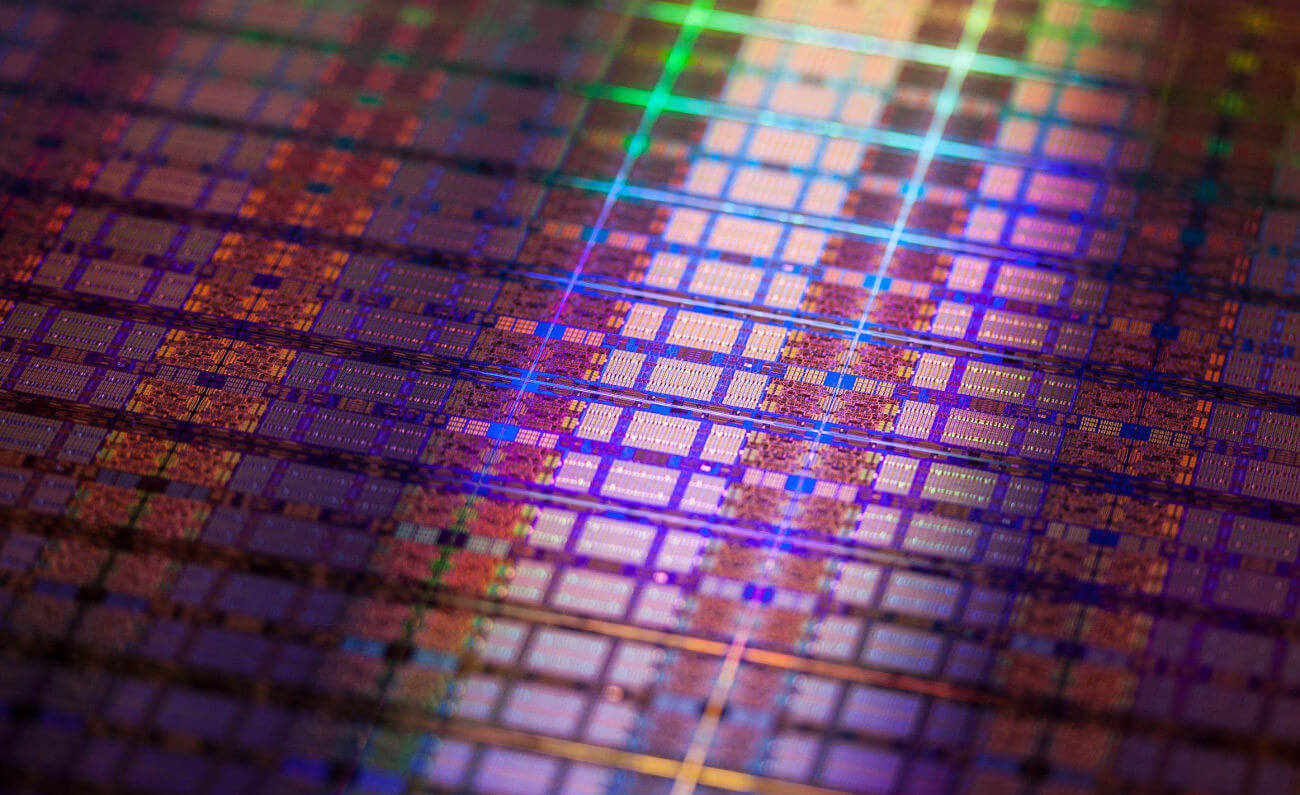

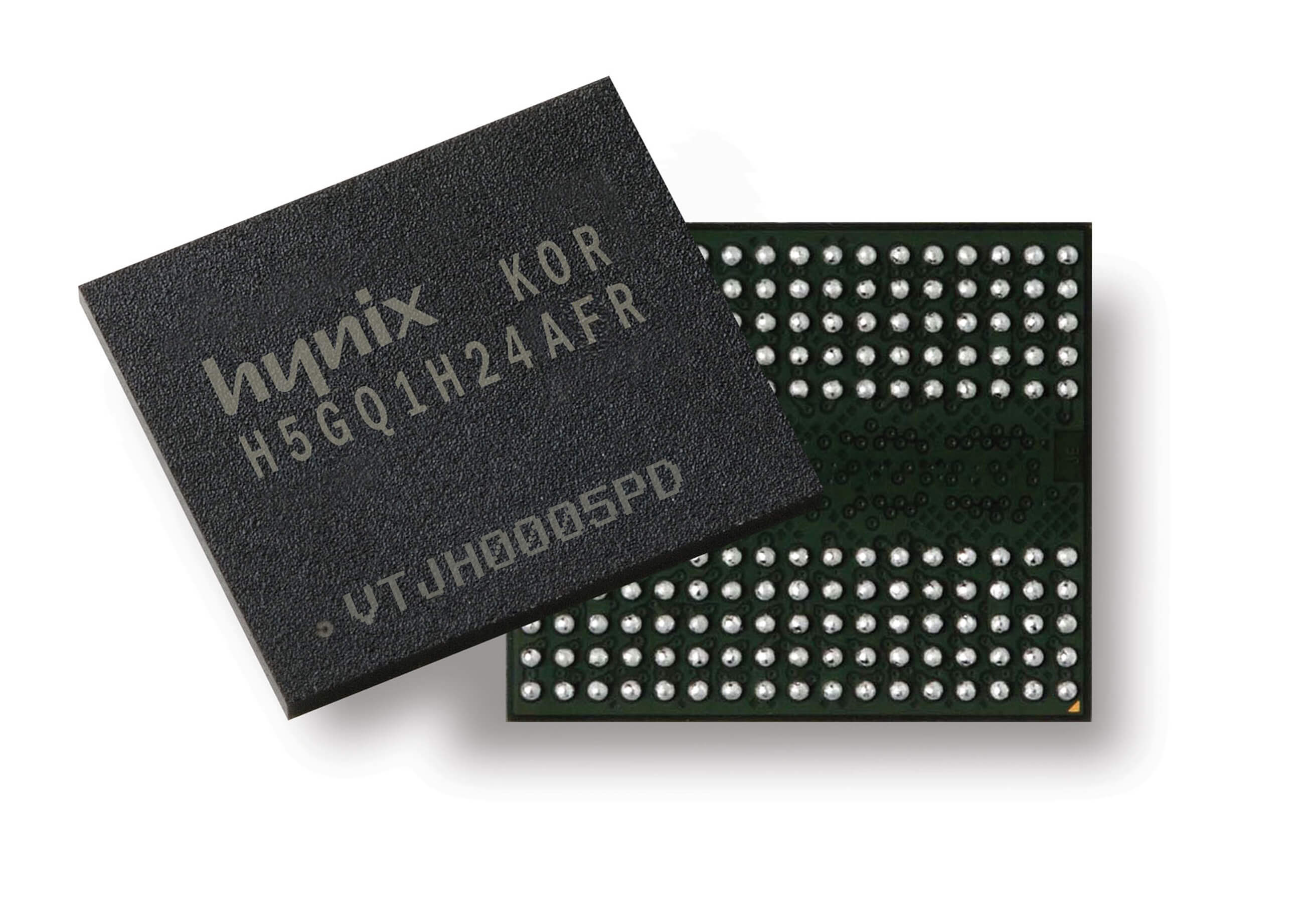

Чип также называют интегральной микросхемой (или просто микросхемой). Чаще всего это маленькая и тонкая кремниевая пластинка, в которую «впечатаны» транзисторы. Чип, сторона которого достигает двух с половиной сантиметров, может содержать десятки миллионов транзисторов. Простейшие процессоры могут быть квадратиками со стороной всего в несколько миллиметров. И этого размера достаточно для нескольких тысяч транзисторов.

Логика микропроцессора

Чтобы понять, как работает микропроцессор, следует изучить логику, на которой он основан, а также познакомиться с языком ассемблера. Это родной язык микропроцессора.

Микропроцессор способен выполнять определенный набор машинных инструкций (команд). Оперируя этими командами, процессор выполняет три основные задачи:

• C помощью своего арифметико-логического устройства, процессор выполняет математические действия: сложение, вычитание, умножение и деление. Современные микропроцессоры полностью поддерживают операции с плавающей точкой (с помощью специального арифметического процессора операций с плавающей точкой)
• Микропроцессор способен перемещать данные из одного типа памяти в другой
• Микропроцессор обладает способностью принимать решение и, на основании принятого им решения, «перепрыгивать», то есть переключаться на выполнение нового набора команд

Микропроцессор содержит:

• Address bus (адресную шину). Ширина этой шины может составлять 8, 16 или 32 бита. Она занимается отправкой адреса в память
• Data bus (шину данных): шириной 8, 16, 32 или 64 бита. Эта шина может отправлять данные в память или принимать их из памяти. Когда говорят о «битности» процессора, речь идет о ширине шины данных
• Каналы RD (read, чтения) и WR (write, записи), обеспечивающие взаимодействие с памятью
• Clock line (шина синхронизирующих импульсов), обеспечивающая такты процессора
• Reset line (шина стирания, шина сброса), обнуляющая значение счетчика команд и перезапускающая выполнение инструкций

Поскольку информация достаточно сложна, будем исходить из того, что ширина обеих шин — и адресной и шины данных — составляет всего 8 бит. И кратко рассмотрим компоненты этого сравнительно простого микропроцессора:

• Регистры A, B и C являются логическими микросхемами, используемыми для промежуточного хранения данных
• Address latch (защелка адреса) подобна регистрам A, B и C
• Счетчик команд является логической микросхемой (защелкой), способной приращивать значение на единицу за один шаг (если им получена соответствующая команда) и обнулять значение (при условии получения соответствующей команды)
• ALU (арифметико-логическое устройство) может осуществлять между 8-битными числами действия сложения, вычитания, умножения и деления или выступать в роли обычного сумматора
• Test register (тестовый регистр) является специальной защелкой, которая хранит результаты операций сравнения, производимых АЛУ. Обычно АЛУ сравнивает два числа и определяет, равны ли они или одно из них больше другого. Тестовый регистр способен также хранить бит переноса последнего действия сумматора. Он хранит эти значения в триггерной схеме. В дальнейшем эти значения могут использоваться дешифратором команд для принятия решений
• Шесть блоков на диаграмме отмечены, как «3-State». Это буферы сортировки. Множество источников вывода могут быть соединены с проводом, но буфер сортировки позволяет только одному из них (в один момент времени) передавать значение: «0» или «1». Таким образом буфер сортировки умеет пропускать значения или перекрывать источнику вывода возможность передавать данные
• Регистр команд (instruction register) и дешифратор команд (instruction decoder) держат все вышеперечисленные компоненты под контролем

На данной диаграмме не отображены линии управления дешифратора команд, которые можно выразить в виде следующих «приказов»:

• «Регистру A принять значение, поступающее в настоящий момент от шины данных»
• «Регистру B принять значение, поступающее в настоящий момент от шины данных»
• «Регистру C принять значение, поступающее в настоящий момент от арифметико-логического устройства»
• «Регистру счетчика команд принять значение, поступающее в настоящий момент от шины данных»
• «Адресному регистру принять значение, поступающее в настоящий момент от шины данных»
• «Регистру команд принять значение, поступающее в настоящий момент от шины данных»
• «Счетчику команд увеличить значение [на единицу]»
• «Счетчику команд обнулиться»
• «Активировать один из из шести буферов сортировки» (шесть отдельных линий управления)
• «Сообщить арифметико-логическому устройству, какую операцию ему выполнять»
• «Тестовому регистру принять тестовые биты из АЛУ»
• «Активировать RD (канал чтения)»
• «Активировать WR (канал записи)»

В дешифратор команд поступают биты данных из тестового регистра, канала синхронизации, а также из регистра команд. Если максимально упростить описание задач дешифратора инструкций, то можно сказать, что именно этот модуль «подсказывает» процессору, что необходимо сделать в данный момент.

Память микропроцессора

Знакомство с подробностями, касающимися компьютерной памяти и ее иерархии помогут лучше понять содержание этого раздела.

Выше мы писали о шинах (адресной и данных), а также о каналах чтения (RD) и записи (WR). Эти шины и каналы соединены с памятью: оперативной (ОЗУ, RAM) и постоянным запоминающим устройством (ПЗУ, ROM). В нашем примере рассматривается микропроцессор, ширина каждой из шин которого составляет 8 бит. Это значит, что он способен выполнять адресацию 256 байт (два в восьмой степени). В один момент времени он может считывать из памяти или записывать в нее 8 бит данных. Предположим, что этот простой микропроцессор располагает 128 байтами ПЗУ (начиная с адреса 0) или 128 байтами оперативной памяти (начиная с адреса 128).

Модуль постоянной памяти содержит определенный предварительно установленный постоянный набор байт. Адресная шина запрашивает у ПЗУ определенный байт, который следует передать шине данных. Когда канал чтения (RD) меняет свое состояние, модуль ПЗУ предоставляет запрошенный байт шине данных. То есть в данном случае возможно только чтение данных.

Из оперативной памяти процессор может не только считывать информацию, он способен также записывать в нее данные. В зависимости от того, чтение или запись осуществляется, сигнал поступает либо через канал чтения (RD), либо через канал записи (WR). К сожалению, оперативная память энергозависима. При отключении питания она теряет все размещенные в ней данные. По этой причине компьютеру необходимо энергонезависимое постоянное запоминающее устройство.

Более того, теоретически компьютер может обойтись и вовсе без оперативной памяти. Многие микроконтроллеры позволяют размещать необходимые байты данных непосредственно в чип процессора. Но без ПЗУ обойтись невозможно. В персональных компьютерах ПЗУ называется базовой системой ввода и вывода (БСВВ, BIOS, Basic Input/Output System). Свою работу при запуске микропроцессор начинает с выполнения команд, найденных им в BIOS.

Команды BIOS выполняют тестирование аппаратного обеспечения компьютера, а затем они обращаются к жесткому диску и выбирают загрузочный сектор. Этот загрузочный сектор является отдельной небольшой программой, которую BIOS сначала считывает с диска, а затем размещает в оперативной памяти. После этого микропроцессор начинает выполнять команды расположенного в ОЗУ загрузочного сектора. Программа загрузочного сектора сообщает микропроцессору о том, какие данные (предназначенные для последующего выполнения процессором) следует дополнительно переместить с жесткого диска в оперативную память. Именно так происходит процесс загрузки процессором операционной системы.

Инструкции микропроцессора

Даже простейший микропроцессор способен обрабатывать достаточно большой набор инструкций. Набор инструкций является своего рода шаблоном. Каждая из этих загружаемых в регистр команд инструкций имеет свое значение. Людям непросто запомнить последовательность битов, поэтому каждая инструкция описывается в виде короткого слова, каждое из которых отражает определенную команду. Эти слова составляют язык ассемблера процессора. Ассемблер переводит эти слова на понятный процессору язык двоичных кодов.

Приведем список слов-команд языка ассемблера для условного простого процессора, который мы рассматриваем в качестве примера к нашему повествованию:

• LOADA mem — Загрузить (load) регистр A из некоторого адреса памяти
• LOADB mem — Загрузить (load) регистр B из некоторого адреса памяти
• CONB con — Загрузить постоянное значение (constant value) в регистр B
• SAVEB mem — Сохранить (save) значение регистра B в памяти по определенному адресу
• SAVEC mem — Сохранить (save) значение регистра C в памяти по определенному адресу
• ADD — Сложить (add) значения регистров A и B. Результат действия сохранить в регистре C
• SUB — Вычесть (subtract) значение регистра B из значения регистра A. Результат действия сохранить в регистре C
• MUL — Перемножить (multiply) значения регистров A и B. Результат действия сохранить в регистре C
• DIV — Разделить (divide) значение регистра A на значение регистра B. Результат действия сохранить в регистре C
• COM — Сравнить (compare) значения регистров A и B. Результат передать в тестовый регистр
• JUMP addr — Перепрыгнуть (jump) к указанному адресу
• JEQ addr — Если выполняется условие равенства значений двух регистров, перепрыгнуть (jump) к указанному адресу
• JNEQ addr — Если условие равенства значений двух регистров не выполняется, перепрыгнуть (jump) к указанному адресу
• JG addr — Если значение больше, перепрыгнуть (jump) к указанному адресу
• JGE addr — Если значение больше или равно, перепрыгнуть (jump) к указанному адресу
• JL addr — Если значение меньше, перепрыгнуть (jump) к указанному адресу
• JLE addr — Если значение меньше или равно, перепрыгнуть (jump) к указанному адресу
• STOP — Остановить (stop) выполнение

Английские слова, обозначающие выполняемые действия, в скобках приведены неспроста. Так мы можем видеть, что язык ассемблера (как и многие другие языки программирования) основан на английском языке, то есть на привычном средстве общения тех людей, которые создавали цифровые технологии.

Работа микропроцессора на примере вычисления факториала

Рассмотрим работу микропроцессора на конкретном примере выполнения им простой программы, которая вычисляет факториал от числа «5». Сначала решим эту задачку «в тетради»:

факториал от 5 = 5! = 5 * 4 * 3 * 2 * 1 = 120

На языке программирования C этот фрагмент кода, выполняющего данное вычисление, будет выглядеть следующим образом:


a=1;f=1;while (a < = 5){ f = f * a; a = a + 1;}

Когда эта программа завершит свою работу, переменная f будет содержать значение факториала от пяти.

Компилятор C транслирует (то есть переводит) этот код в набор инструкций языка ассемблера. В рассматриваемом нами процессоре оперативная память начинается с адреса 128, а постоянная память (которая содержит язык ассемблера) начинается с адреса 0. Следовательно, на языке данного процессора эта программа будет выглядеть так:


// Предположим, что a по адресу 128// Предположим, что F по адресу 1290 CONB 1 // a=1;1 SAVEB 1282 CONB 1 // f=1;3 SAVEB 1294 LOADA 128 // if a > 5 the jump to 175 CONB 56 COM7 JG 178 LOADA 129 // f=f*a;9 LOADB 12810 MUL11 SAVEC 12912 LOADA 128 // a=a+1;13 CONB 114 ADD15 SAVEC 12816 JUMP 4 // loop back to if17 STOP


Теперь возникает следующий вопрос: а как же все эти команды выглядят в постоянной памяти? Каждая из этих инструкций должна быть представлена в виде двоичного числа. Чтобы упростить понимание материала, предположим, что каждая из команд языка ассемблера рассматриваемого нами процессора имеет уникальный номер:

• LOADA — 1
• LOADB — 2
• CONB — 3
• SAVEB — 4
• SAVEC mem — 5
• ADD — 6
• SUB — 7
• MUL — 8
• DIV — 9
• COM — 10
• JUMP addr — 11
• JEQ addr — 12
• JNEQ addr — 13
• JG addr — 14
• JGE addr — 15
• JL addr — 16
• JLE addr — 17
• STOP — 18

Будем считать эти порядковые номера кодами машинных команд (opcodes). Их еще называют кодами операций. При таком допущении, наша небольшая программа в постоянной памяти будет представлена в таком виде:


// Предположим, что a по адресу 128// Предположим, что F по адресу 129Addr машинная команда/значение0 3 // CONB 11 12 4 // SAVEB 1283 1284 3 // CONB 15 16 4 // SAVEB 1297 1298 1 // LOADA 1289 12810 3 // CONB 511 512 10 // COM13 14 // JG 1714 3115 1 // LOADA 12916 12917 2 // LOADB 12818 12819 8 // MUL20 5 // SAVEC 12921 12922 1 // LOADA 12823 12824 3 // CONB 125 126 6 // ADD27 5 // SAVEC 12828 12829 11 // JUMP 430 831 18 // STOP


Как вы заметили, семь строчек кода на языке C были преобразованы в 18 строчек на языке ассемблера. Они заняли в ПЗУ 32 байта.

Декодирование

Разговор о декодировании придется начать c рассмотрения филологических вопросов. Увы, далеко не все компьютерные термины имеют однозначные соответствия в русском языке. Перевод терминологии зачастую шел стихийно, а поэтому один и тот же английский термин может переводиться на русский несколькими вариантами. Так и случилось с важнейшей составляющей микропроцессорной логики «instruction decoder». Компьютерные специалисты называют его и дешифратором команд и декодером инструкций. Ни одно из этих вариантов названия невозможно назвать ни более, ни менее «правильным», чем другое.

Дешифратор команд нужен для того, чтобы перевести каждый машинный код в набор сигналов, приводящих в действие различные компоненты микропроцессора. Если упростить суть его действий, то можно сказать, что именно он согласует «софт» и «железо».

Рассмотрим работу дешифратора команд на примере инструкции ADD, выполняющей действие сложения:

• В течение первого цикла тактовой частоты процессора происходит загрузка команды. На этом этапе дешифратору команд необходимо: активировать буфер сортировки для счетчика команд; активировать канал чтения (RD); активировать защелку буфера сортировки на пропуск входных данных в регистр команд
• В течение второго цикла тактовой частоты процессора команда ADD декодируется. На этом этапе арифметико-логическое устройство выполняет сложение и передает значение в регистр C
• В течение третьего цикла тактовой частоты процессора счетчик команд увеличивает свое значение на единицу (теоретически, это действие пересекается с происходившим во время второго цикла)

Каждая команда может быть представлена в виде набора последовательно выполняемых операций, которые в определенном порядке манипулируют компонентами микропроцессора. То есть программные инструкции ведут ко вполне физическим изменениям: например, изменению положения защелки. Некоторые инструкции могут потребовать на свое выполнение двух или трех тактовых циклов процессора. Другим может потребоваться даже пять или шесть циклов.

Микропроцессоры: производительность и тенденции

Количество транзисторов в процессоре является важным фактором, влияющим на его производительность. Как было показано ранее, в процессоре 8088 на выполнение одной инструкции требовалось 15 циклов тактовой частоты. А чтобы выполнить одну 16-битную операцию, уходило и вовсе порядка 80 циклов. Так был устроен умножитель АЛУ этого процессора. Чем больше транзисторов и чем мощнее умножитель АЛУ, тем больше всего успевает сделать процессор за один свой такт.

Многие транзисторы поддерживают технологию конвейеризации. В рамках конвейерной архитектуры происходит частичное наложение выполняемых инструкций друг на друга. Инструкция может требовать на свое выполнение все тех же пяти циклов, но если процессором одновременно обрабатываются пять команд (на разных этапах завершенности), то в среднем на выполнение одной инструкции потребуется один цикл тактовой частоты процессора.

Во многих современных процессорах дешифратор команд не один. И каждый из них поддерживает конвейеризацию. Это позволяет выполнять более одной инструкции за один такт процессора. Для реализации этой технологии требуется невероятное множество транзисторов.

64-битные процессоры

Хотя массовое распространение 64-битные процессоры получили лишь несколько лет назад, они существуют уже сравнительно давно: с 1992 года. И Intel, и AMD предлагают в настоящее время такие процессоры. 64-битным можно считать такой процессор, который обладает 64-битным арифметико-логическим устройством (АЛУ), 64-битными регистрами и 64-битными шинами.

Основная причина, по которой процессорам нужна 64-битность, состоит в том, что данная архитектура расширяет адресное пространство. 32-битные процессоры могут получать доступ только к двум или четырем гигабайтам оперативной памяти. Когда-то эти цифры казались гигантскими, но миновали годы и сегодня такой памятью никого уже не удивишь. Несколько лет назад память обычного компьютера составляла 256 или 512 мегабайт. В те времена четырехгигабайтный лимит мешал только серверам и машинам, на которых работают большие базы данных.

Но очень быстро оказалось, что даже обычным пользователям порой не хватает ни двух, ни даже четырех гигабайт оперативной памяти. 64-битных процессоров это досадное ограничение не касается. Доступное им адресное пространство в наши дни кажется бесконечным: два в шестьдесят четвертой степени байт, то есть что-то около миллиарда гигабайт. В обозримом будущем столь гигантской оперативной памяти не предвидится.

64-битная адресная шина, а также широкие и высокоскоростные шины данных соответствующих материнских плат, позволяют 64-битным компьютерам увеличить скорость ввода и вывода данных в процессе взаимодействия с такими устройствами, как жесткий диск и видеокарта. Эти новые возможности значительно увеличивают производительность современных вычислительных машин.

Но далеко не все пользователи ощутят преимущества 64-битной архитектуры. Она необходима, прежде всего, тем, кто занимается редактированием видео и фотографий, а также работает с различными большими картинками. 64-битные компьютеры по достоинству оценены ценителями компьютерных игр. Но те пользователи, которые с помощью компьютера просто общаются в социальных сетях и бродят по веб-просторам да редактируют текстовые файлы никаких преимуществ этих процессоров, скорее всего, просто не почувствуют.

По материалам computer.howstuffworks.com
